0512-66159259
模具鋼在購買的時候，大家會發現價格并不統一和固定，有的地方會高一點，而有的則可能要便宜一些，但實際報價還是要看廠家與產品質量，畢竟貪小便宜購買到劣質模具鋼結果往往是得不償失的，建議大家在實際購買的時候，一定要嚴格按照相關的標準去買，并到專業而正規的廠家去購買。出廠硬度:
軟性退火至HB250
●耐腐蝕、銹蝕對使用有腐蝕性的PVC、醋酸鹽類等注模原料或必須在潮濕的環境下工作及存放的模具。[1]
●耐磨性在使用磨耗較大的注模材料（包括熱固性射出成型模）或要求模具有較長的工作時間，如電子零件、舍棄式的餐刀具、器皿等。
JIS日本(日立大同)*****瑞典AISI美國DIN德國*********
SKS538S-ESR1.2083M310
元素CSiMnCrPS
含量（%）0.380.80.513.6<0.03<0.03
S136模具鋼經過長期使用后，模穴表面仍然維持原先的光滑狀態。模具在潮濕的環境下操作或儲存時，不需要特別的保護。
模具不因冷卻水的影響而腐蝕，由于有一定的冷卻循環，可增加模具壽命。上列的好處s136材料龍記型號，結合S136的高耐蝕性，提供了低維護費用和高壽命的模具，達到的經濟效益。同時S136經過電渣重熔（ESR）精煉，具備純凈而細微的組織，使模具具有很好的綜合機械性能，高的

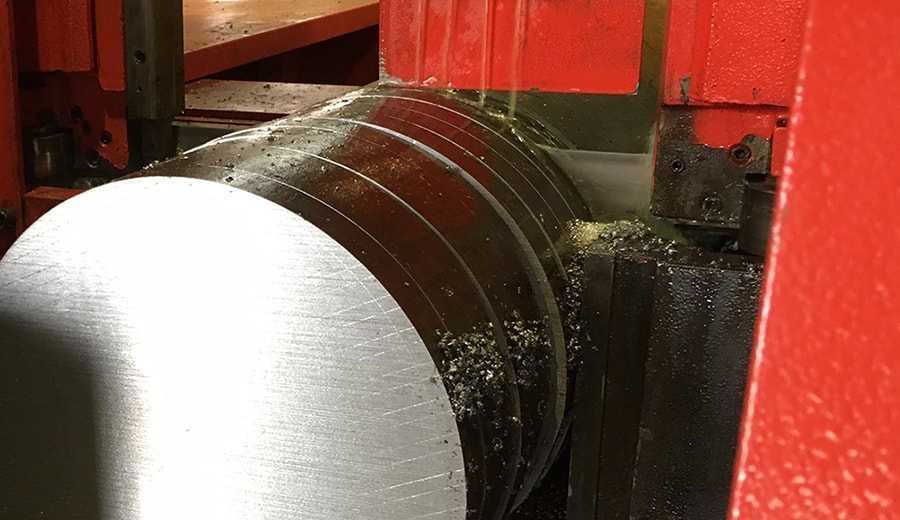

S136成品圖
拋光性能。
S136能使用與所有的模具，由于其特殊的性質材料，更加適合特殊環境的應用和需求。
耐腐蝕、耐應變：
對使用有腐蝕性的PVC醋酸鹽類（ACETATES0）等注塑原料或模具必須在潮濕的環境下工作及儲存時，S136能抵抗水蒸氣、弱有機酸、硝酸鹽、碳酸鹽等的腐蝕作用，經由S136制成的模具，若在潮濕的環境中操作，或在正常狀態下使用腐蝕性的塑膠材料，均不會生銹而被污染。若回火至250℃而且拋光成鏡面狀態時，特別能顯示優良的耐腐蝕性。
使用摩擦較大的注塑材料（包含射出成型模）或要求模具有較長的工作時間，如電子零件、舍棄式的餐刀具、器皿等。
高光潔度的表面：
4物理性質
材料在淬硬后，硬度回火至50HRC,在室溫及高溫下的數據。
密度Kf/m³
彈性系數N/mm²21610³21110³19110³
熱膨脹系數自20℃起1110_611.410_6
熱傳導系數W/m℃16.521.523.5
比熱J/Kg℃461-
5抗拉強度
試驗材料為直徑25mm的圓棒，經過1025℃淬火及二次回火，在不同硬度下的結果，如表示：
硬度HRC
抗拉強度N/mm²
0.2%硬度N/mm²
斷面收縮率（%）
伸長率（%）81012
通常工具鋼應盡可能避免焊接，因為容易開裂。若做好焊接前的準備工作，如在焊接部位預熱，則較容易成功，焊接后必須立即采取下列步驟：
1，消除應力材料在軟性退火狀態下焊接時，必須做應力消除。
2，回火材料在淬回火狀態下焊接時，必須做回火處理。
在保護狀態下，加熱至780℃然后在爐中以每小時10℃的速度，冷卻至650℃，然后再于空氣中冷卻。
應力消除:
經過粗加工后，必須加熱至650℃，均熱2小時，緩慢冷卻至500℃，然后于空氣中冷卻。
預熱溫度：℃
淬火溫度：℃
溫度（℃）保持時間（min）回火前硬度（HRC）
9淬火介質
在℃的鹽浴爐中等溫淬火，然后在空氣中冷卻。
循環空氣或大氣
正確的研磨技術，能避免產生裂縫，且能增加工具的壽命。如果材料在低溫回火狀態下研磨，則在研磨期間變得很敏感，只有柔軟的且開放晶粒式的砂輪才能使用，同時必須有良好的冷卻劑。
S136在淬硬及回火后的狀態下，具有非常優良的拋光性
1，使用粒度的砂輪或磨石做初步研磨。
2，使用粒度的砂紙或粉末研磨。
3，使用粒度12.6及3μm的鉆石膏，和拋光用的纖維墊。
12光蝕刻花
S136有非常均勻地組織，所含的雜質非常少，很適合光蝕刻花。
●優良的耐腐蝕性
●優良的拋旋光性
●優良的耐磨性
●優良的機械加工性
●淬火時具有優良的穩定性蘇州東锜本著誠實守信的原則，一直深受模具廠商的信賴。歡迎新老客戶來電垂詢，來廠參觀。
本文部分內容來源于網絡，我們僅作為信息分享。本站僅提供信息存儲空間服務，不擁有所有權，不承擔相關法律責任。如發現本站有涉嫌抄襲侵權/違法違規的內容，請發送郵件至tokaits@163.com舉報，一經查實，本站將立刻刪除。
在線咨詢
