0512-66159259
模具材料性能了解，選材推薦需要技術(shù)支持等可以在線咨詢。德國布德魯斯(buderus)模具鋼1.2738HH產(chǎn)品簡介
1.2738HH模具鋼屬于預(yù)加硬塑膠模具鋼，來自于德國布德魯斯模具鋼優(yōu)質(zhì)鋼種。
1.2738HH模具鋼采用先進的模具鋼精煉技術(shù),為真空熔煉的Cr-Ni-Mo合金鋼，它是1.2738模具鋼的改良鋼。該鋼具有優(yōu)良的拋光性及光蝕刻花性能;優(yōu)良的可加工性;耐磨性能良好;大型模具硬度均勻,組織致密;無淬裂及熱處理變形風(fēng)險,無需熱處理,縮短模具制作周期;良好的表面氮化性能;可以進行表面火焰硬化處理,以增進模具表面硬度及耐磨性。模具在淬火前,必須進行充分軟化退火。淬火后應(yīng)及時回火,緩慢加熱。
電加工后階段的精放電加工,應(yīng)以小電流、高頻率進行,以免損傷模具。放電后模具表面應(yīng)研磨去除“電火花白層”,在500℃再進行一次回火,以去除應(yīng)力。
對回火后的模具進行磨削加工時,為了防止產(chǎn)生磨削裂紋和表面軟化,應(yīng)該注意:充分冷卻;磨削壓力適當(dāng);加工工藝合理。
該鋼預(yù)硬鋼材具有良好的拋光性能,通常采用氧化鋁或石膏拋光。首先是粗拋1.2738模具鋼拋光效果,然后用越來越細的磨料拋光,每換一次磨料拋光方向要改變,*終一道拋光時間不宜太長,否則會影響模具表面的粗糙度。
氮化可增加模具表面硬度,提高耐磨性及耐蝕性。該鋼雖然已經(jīng)過預(yù)硬化處理,但仍可以通過熱處理再提高硬度。
德國布德魯斯(buderus)模具鋼1.2738HH化學(xué)成分
1.2738HH模具鋼
0.35-0.46
0.2-0.4
1.3-1.6
1.8-2.2
0.15-0.25
≤0.035
≤0.035
0.9-1.2
德國布德魯斯(buderus)模具鋼1.2738HH力學(xué)性能
1)溫度20°C/200°C/400°C,抗拉強度1100MPa/1050MP8/850MPa。
2)溫度20°C/200°C/400°C,條件屈服強度980MPa/925MPa/770MPa。
3)溫度20°C/200°C/400°C,斷面收縮率49%/51%/52%
4)溫度20°C/200°C/400°C,伸長率13%/14%/16%
5)溫度20°C/200°C/400°C,沖擊韌度(≥)20J/cm2/32J/cm2/42J/cm2
德國布德魯斯(buderus)模具鋼1.2738HH物理性能
1)溫度20°C/200°C/400°C,密度7.8g/cm3/7.75g/cm3/7.7g/cm3。
2)溫度20200°C/20400°C,線脹系數(shù):12.6×10-6K-1/13.5×10-6K-1。
3)溫度20°C/200°C/400°C,熱導(dǎo)率29.0W(mK)-1/29.5W(mK)-1/31.0W(mK)-1
4)溫度20°C/200°C/400°C,彈性模量:MPa/MPa/MPa
德國布德魯斯(buderus)模具鋼1.2738HH熱處理規(guī)范及組織
熱處理規(guī)范：
軟化退火規(guī)范：退火溫度°C,保溫時間按每25mm壁厚1h確定.保溫后隨爐冷卻。
去應(yīng)力處理規(guī)范：加熱溫度600°C(退火狀態(tài)),550°C(淬火、回火狀態(tài)),保溫時間按每50mm壁厚1h確定,保溫后隨爐冷卻。
淬火、回火規(guī)范：預(yù)熱溫度°C,淬火溫度°C,保溫30min(模具必須在保護氣氛下淬火,以避免氧化及脫碳產(chǎn)生)。油冷2738模具都是進口的嗎,冷卻到5070°C,立即回火。回火保溫時間按工件厚度每25mm時間1h確定,至少2h。回火溫度180°C200°C/300°C400°C500°C600°C,硬度52HRC/51HRC/48HRC/46HRC/42HRC/34HRC。
火焰及感應(yīng)硬化規(guī)范：該鋼可以經(jīng)由火焰或感應(yīng)硬化處理來提高表面硬度至50HRC,硬化后空冷。小型模件可采用一般淬冷介質(zhì),硬化后應(yīng)立即回火,回火溫度°C。
氮化規(guī)范：氮化溫度×氮化時間:525°C×20h,氮化層厚度0.30mm;525°Cx30h,氮化層厚度0.35mm;525°C×50h,氮化層厚度0.50mm。
軟氮化處理規(guī)范：570°C保持2h的軟氮化,模具表面硬度約為700HV,氮化層深度約為0.1mm。
金相組織結(jié)構(gòu)：
預(yù)硬態(tài)紹興2738模具鋼廠家,硬度HBW,淬火、回火態(tài),硬度3539HRC。
德國布德魯斯(buderus)模具鋼1.2738HH用途舉例

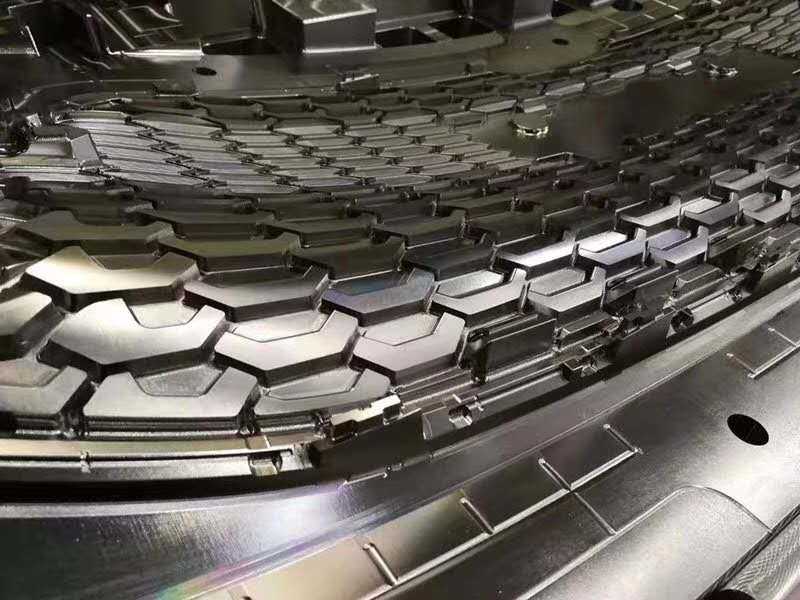

1.2738HH模具鋼用于大型高使用壽命壓出或射出模具,汽車部件、家用電器、電腦及外設(shè)等模具；有較低表面粗糙度要求的塑料模具,塑料模具的哈夫滑塊,吹塑模具等。
1.2738HH圓棒：毛棒Φ2-Φ400mm，光棒Φ2-Φ200mm，鍛圓等接受非標(biāo)訂做；
德國布德魯斯(buderus)模具鋼1.2738HH相關(guān)文摘
德國布德魯斯(buderus)模具鋼1.2738HH購買時所遇到的常見問題蘇州東锜精密模具材料有限公司是一家集模具鋼材銷售、配套機加工、熱處理、PVD涂層處理和產(chǎn)品失效分析服務(wù)為一體的公司。以中國制造2025為綱領(lǐng)，堅持“創(chuàng)新驅(qū)動、質(zhì)量為先、綠色發(fā)展、結(jié)構(gòu)優(yōu)化、人才為本”的基本方針。立足蘇州，走向全國。
本文部分內(nèi)容來源于網(wǎng)絡(luò)，我們僅作為信息分享。本站僅提供信息存儲空間服務(wù)，不擁有所有權(quán)，不承擔(dān)相關(guān)法律責(zé)任。如發(fā)現(xiàn)本站有涉嫌抄襲侵權(quán)/違法違規(guī)的內(nèi)容，請發(fā)送郵件至tokaits@163.com舉報，一經(jīng)查實，本站將立刻刪除。
在線咨詢
